Blind rivet dome head View larger

ST/ST - Blind rivet dome head

New

01 - Standard blind rivets dome head

More details

Add to wishlist

More info

01SSD - BLIND RIVET  STANDARD

open type dome head

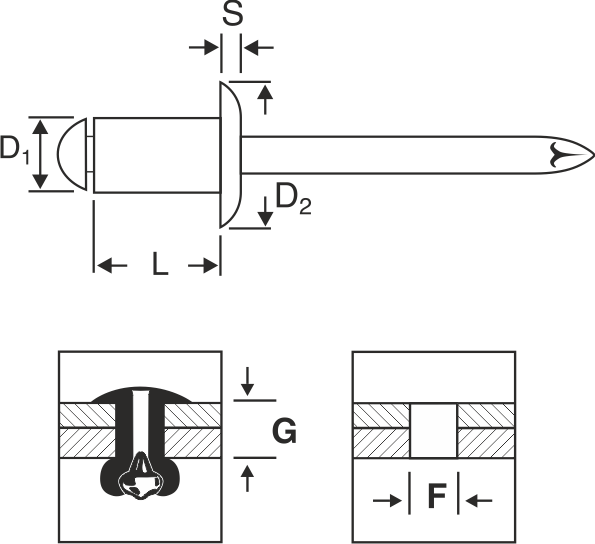

D1 L G-range Item nr. D2 S tensile share
[+1/-0,2]
[mm] [mm] [mm] [mm] [mm] [N] [N]
3,0 5 0,5 - 1,5 01SSD3005
[+0,08/-0,10] 6 0,5 - 3 3006
hole size 7 3 - 4 3007
F-3,1mm 8 4 - 5 3008 6 0,8
9 5 - 6 3009 1300 950
10 6 - 7 3010
11 7 - 8 3011
12 8 - 9 3012
14 9 - 11 3014
3,2 6 0,5 - 3 01SSD3206
[+0,08/-0,10] 7 3 - 4 3207
hole size 8 4 - 5 3208
F-3,3mm 9 5 - 6 3209 6,5 0,8
10 6 - 7 3210 1500 1000
11 7 - 8 3211
12 8 - 9 3212
14 9 - 11 3214
16 11 - 13 3216
4,0 6 0,5 - 2,5 01SSD4006
[+0,08/-0,15] 7 2 - 3,5 4007
hole size 8 3 - 4,5 4008
F-4,1mm 9 4 - 5,5 4009
10 5 - 6,5 4010
11 6 - 7,5 4011 8 1,0
12 7 - 8,5 4012 2350 1800
14 8 - 10,5 4014
16 10 - 12,5 4016
18 12- 14,5 4018
20 14 - 16,5 4020
24 16 - 20,5 4024
30 20 - 26,5 4030
4,8 6 0,5 - 2 01SSD4806
[+0,08/-0,15] 7 1,5 - 3 4807
hole size 8 2,5 - 4 4808
F-4,9mm 9 3,5 - 5 4809
10 4,5 - 6 4810 9 1,1
11 5,5 - 7 4811 3900 3050
12 6,5 - 8 4812
14 7,5 - 10 4814
16 9,5 - 12 4816
18 11,5 - 14 4818
20 13,5 - 16 4820
24 15,5 - 20 4824
26 17,5 - 22 4826
30 19,5 - 26 4830
6,0 12 3,5 - 7 01SSD6012
[+0,08/-0,15] 15 6,5 - 10 6015
hole size 18 9,5 - 13 6018 12 1,5
F-6,1mm 22 12,5 -17 6022 5450 4250
26 16,5 - 21 6026
30 20,5 - 25 6030
6,4 12 3,5 - 7 01SSD6412
[+0,08/-0,15] 15 6,5 - 10 6415
hole size 18 9,5 - 13 6418 12 1,8
F-6,5mm 22 12,5 - 17 6422 6800 5250
26 16,5 - 21 6426
30 20,5 - 25 6430

  • AL - D Aluminium blind rivet with steel mandrel dome head
  • AI - D Aluminium blind rivet with stainless steel mandrel dome head
  • AA - D Aluminium blind rivet with aluminium mandrel dome head
  • CS - D Copper blind rivet with steel mandrel dome head
  • SS - D Steel blind rivet with steel mandrel dome head
  • II - D Stainless steel blind rivet A2 with stainless steel A2 mandrel dome head
  • I4 - D Stainless steel blind rivet A4 with stainless steel A4 mandrel dome head

head of the rivet type

  • D dome head
  • C countersunk head
  • L large head
  • X extra large head

materials codes

  • AL AL/ST Aluminium body, steel mandrel
  • AI AL/A2 Aluminium body, stainless steel mandrel
  • AA AL/AL Aluminium body, aluminium mandrel
  • CS CU/ST Copper body, steel mandrel
  • SS ST/ST Steel body, steel mandrel
  • II A2/A2 Stainless steel A2 body, stainless steel mandrel
  • I4 A4/A4 Stainless steel A4 body, stainless steel mandrel

example of the rivet code
